电磁明渠流量计
|
GLP-LS3C型电磁明渠流量计 |
一、产品概述
GLP-LS3C智能化明渠流量测量系统是由流量显示仪、流速计、液位计组成的流速面积法测流量的明渠测量流量系统。
GLP-LS3C智能化明渠流量测量系统,适用于水库、河流、水利工程、城市供水、污水处理、农田灌溉、水政水资源等矩形、梯形明渠及涵洞的流量测量。
二、工作原理
GLP-LS3C智能化明渠流量测量系统以流速-水位运算法为基础,并采用了先进的伺服水位跟踪测速系统和微处理器,从而确保测速和运算的准确性的一种新型智能化流量系统,根据渠道的宽度和测量精度的要求,采用明渠测流的数学模型。
GLP-LS3C智能化明渠流量测量系统显示仪中微处理器根据传感器实测的水位值、流速值和已置入的渠道几何尺寸、边坡系数、渠道精度、水力坡道、流速垂直平面修正系数,并按照预定的数学模型计算出渠道的断面平均瞬时流量。
三、功能特点
(1)明渠流量计测量范围大(0.01-10m/s),流量测量不受支流面回水的影响。
(2)明渠流量计测量不受水中漂浮物、泥沙、气泡和水位大幅度变化的影响,流速传感器结构简单、体积小、安装方便对水流不产生阻力。标 准渠道不需要改造即可直接安装,安装施工费用低。
(3)仪表显示功能:可同时显示水位、断面平均流速、断面瞬时流量、累计流量等测量数据。
(4)仪表输出接口:脉冲(频率)、RS485/RS232(电流)。
(5)仪表报警内容:水位超限、流量超限、流速超限等报警项。
(6)明渠流量计具有数据保存功能,可在长期断电的情况下保存设置参数和流量值。
(7)仪表具有:有线、无线数据远传功能(GPRS无线通讯)。
(8)通讯协议支持标准Modbus(RTU)协议。
(9)仪表内置防雷功能。
四、主要技术指标
测量精度 | 水位±0.5% |
流速:±1.0% | |
系统±2.5% | |
功 耗 | <5VA |
电 源 | DC12V/24V、AC220V |
测量范围 | 流速0.01-10m/s |
渠 宽 | 0.5-20m |
渠 深 | 0.5-20m |
累积流量显示最大值 | 9999999999 |
瞬时流量显示最大值 | 10000 |
流速显示最大值 | 19.99 |
水位显示最大值 | 19.999 |
五、产品安装示意图

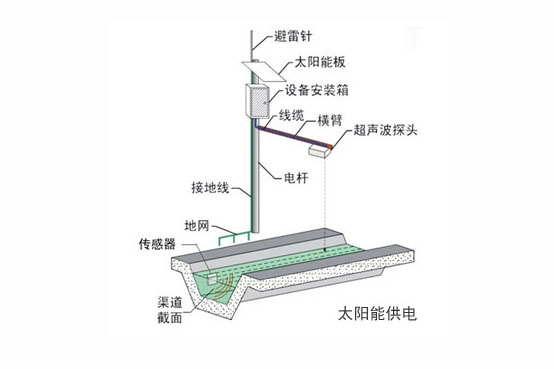

(1)电磁流速——超声波液位示意图
|

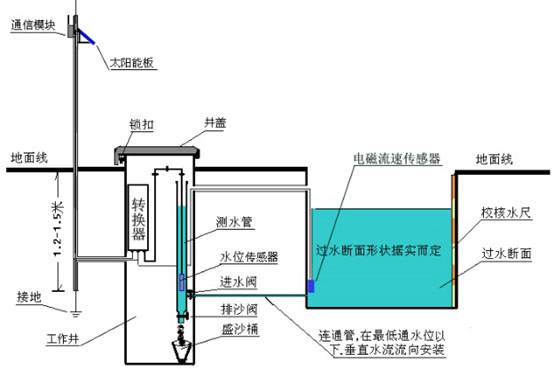

(2)电磁流速——压阻式液位示意图
六、应用案例

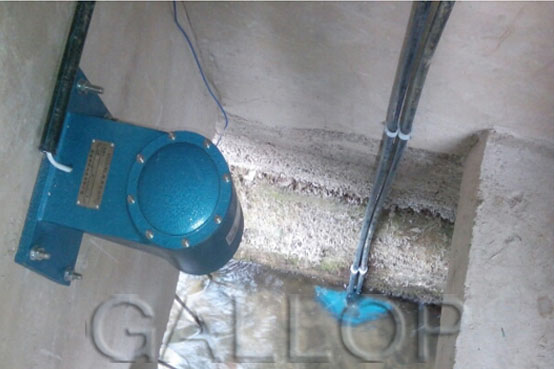

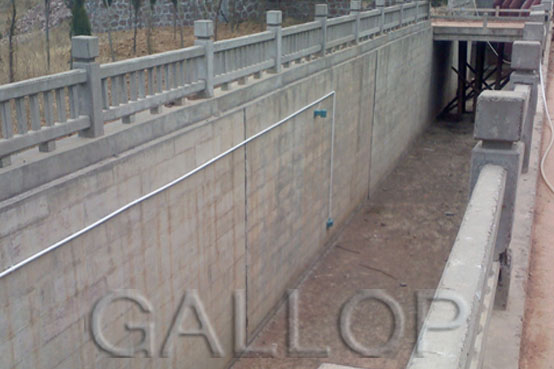

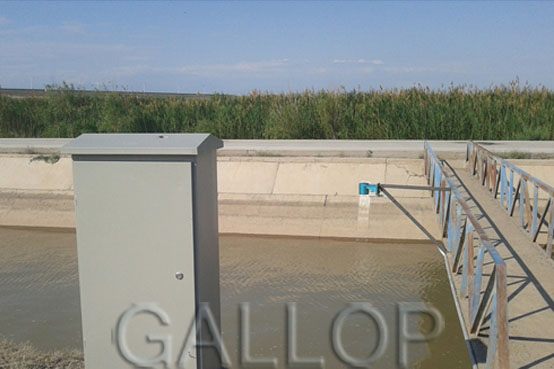

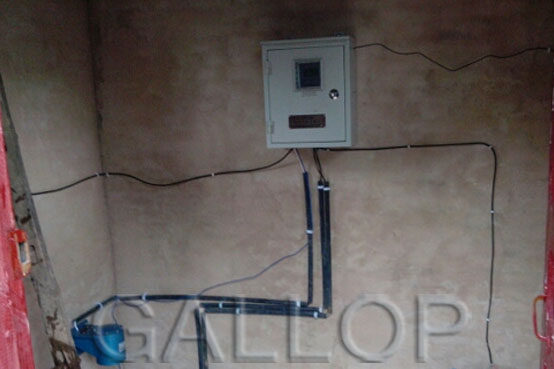

新疆水库农业灌溉安装现场
小浪底引黄入洛样板工程
崇西水闸明渠安装现场一
崇西水闸明渠安装现场二
