 非满管电磁流量计



GLP-LSC型非满管电磁流量计


产品概述

  非满管流量计是一种利用流速-面积法,连续测量开放式管线(如半管流污水管道和没有溢流堰的大流量管道)中流体流量的一种流量自动测量仪表。它能测量并显示出瞬时流量、流速,累积流量等数据。特别适用于市政雨水、废水、污水的排放和灌溉用水管道等计量场所的需要。

  非满管流量计是由一个电磁流速传感器、一个超声水位传感器和一个流量显示仪组成,连续测量管道中流体的流速和液位用户只要输入圆形管道的内径或方形管道的宽度,GLP-LSC型非满管流量计就会自动计算出管道内的流量来,并自动显示出管道内的瞬时流量、流速、累计流量等测量参数。


二、功能特点

   (1)可用于开放式非满管管道(圆管、矩形管或其他异形管)流量的测量。

 (2)可用于市政雨水、废水、污水排放和灌溉用水管道等场所的连续测量

 (3)可实现正向和反向双向流量测量

 (4)传感器可在恶劣的现场和污水水质下长期可靠工作

 (5)流速测量范围0.05-10m/s

 (6)流量测量精度高,而且不受下游、直流雍水、阻塞等因素的影响

 (7)大屏幕、背光源液晶显示器,不管是强光下还是夜晚都能够清晰读取测量数据

 (8)仪表显示及输出功能齐全,可显示瞬时流量、流速、累积流量等数据,并具有计算机通讯接口232、485(可选)

 (9)具有GSM和GPRS无线数据远传功能(可选)。

 (10)具有停电计时、计次及时钟功能。


三、主要技术性能指标

公称通径

圆形管道:DN300-DN6000mm

矩形管道:宽度≤6m≤6m

测量精度

水位:±2mm

流速:±1.0%

流量:±1.5%

测量范围

流速:0.05-10m/s

被测介质电导率

≥20s/cm

被测介质最高温度

≤60℃

显  示  器

大屏幕、背光源液晶显示器,可同时显示瞬时流量、流速、累积流量等测量数据

电流输出信号

4-20mA/DC(负载电阻≤500Ω)

脉冲输出信号

1-2000HZ

数字通讯接口

Rs232和RS485可选

无线数据远传

GSM和GPRS可选

供电电源

220V/AC或12v/DC、24v/DC

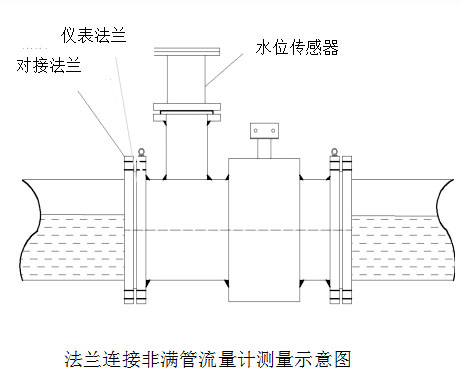

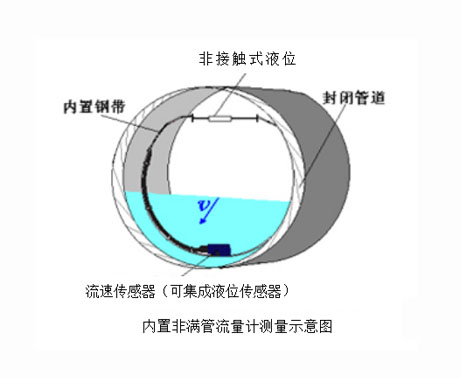

四、安装示意图



五、实用案例

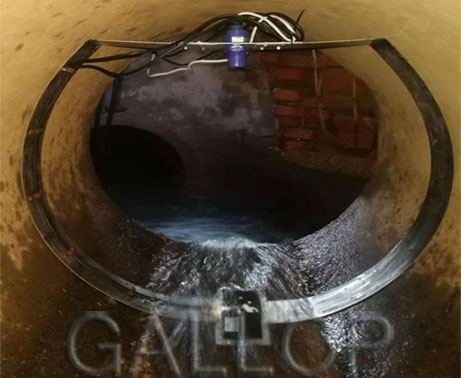

海绵城市排水监测内嵌型

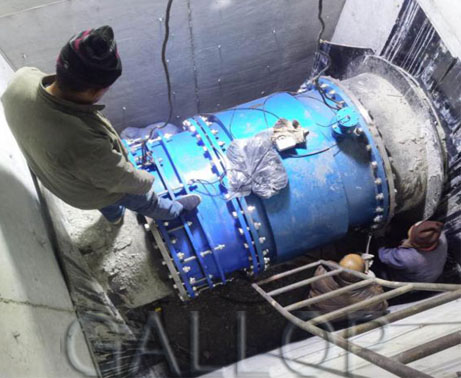

自来水管网非满管现场管段连接型

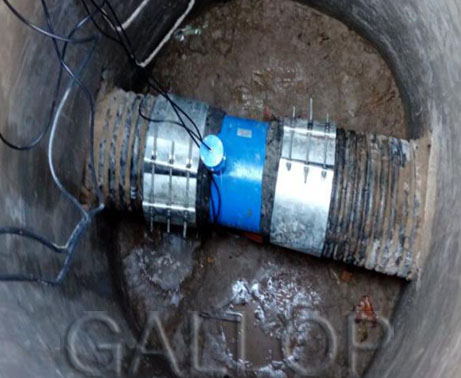

厂区波纹管排水监测承插连接型
