固定式超声波多普勒流量计
|
| GLP-LSD固定式超声波多普勒流量计 |
一、产品简介

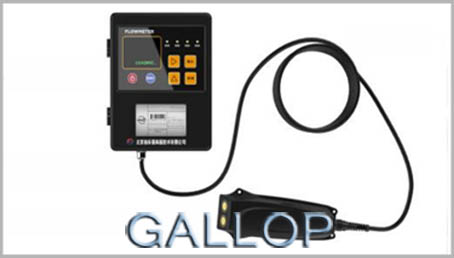

本产品是在河流中测量水流流速和流量的。产品分为变送器、传感器两部分。电池盒(选配件)，是在现场没有办法供电的情况下才选用的。 电池的有效使用时间跟流量计每次的工作时间、无线传输和电源控制器工作时间长短成反比关系。有些现场不能用有线方式传输数据，那就要选择GPRS通过手机卡往后台传输数据，这种情况下就要选择增加无线传输器(选配件)来达到目的。
二、技术参数
结 构 | 分体式 |
测量种类 | 流速、流量、水深、水温 |
| 用 途 | 在线式测量 |
| 流速测量范围 | 0.02m/s-6.00m/s(最小水深：10cm) |
流速测量分辨率 | 1mm/s |
| 流速测量精度 | 实际流速的±2-4% |
水深测量范围 | 0.00-5m |
| 水深测量分辨率 | 2mm |
| 水深测量精度 | ±0.5% |
温度测量范围 | 0-60℃ |
| 温度测量分辨率 | 0.1℃ |
| 流量测量范围 | 1升/秒-99999999立方米/小时 |
供 电 | 12VDC、24VDC |
| 输出信号 | 电池供电：RS485 |
外供电24VDC：4-20ma或者485 | |
| 无线传输 | 选配件：GPRS型RTU无线传输器 |
| 传感器和变送器之间电缆长度 | 10米 |
| 被测水道类型 | 人工做的较宽的河道，天然的溪流、河流 |
| 液体酸碱度要求 | PH值在5-7之间 |
| 液体温度要求 | 0-50℃，不凝固 |
| 液体压力要求 | 自然环境状态下，1个标准大气压 |
三、产品安装
传感器安装
在河道内，如果没有沉积物，我们把传感器安装在管道底部的正中央。如果有沉积物，把传感器安装在沉积物的旁边。为了防止水流冲击变动传感器的安装位置，传感器底部有一个基座，专门用来固定在管道上。同时，传感器要装在靠近窨井的河道里面，这样既便于安装又利于维修和更换。
对上游和下游河道的要求：在传感器上游，要有河道宽度10倍的直河道；如果上游是闸门、水泵，传感器和闸门、水泵之间要有河道宽度30倍的直河道。传感器的下游，要有河道宽度5倍的直河道。
现场传感器所在位置的水流要平稳，无紊流，无旋涡。
|

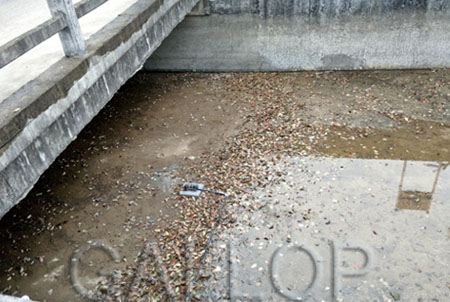

图1 传感器安装图示意图 |
|

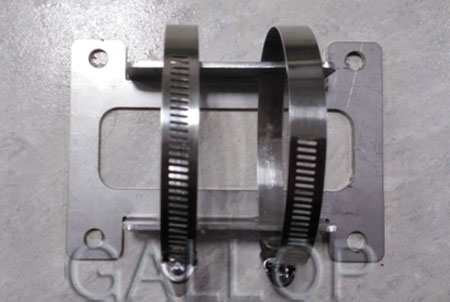

图2 传感器安装底座实物图 |
|

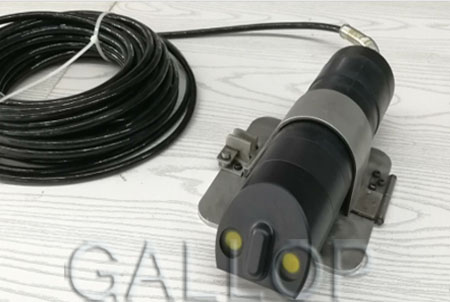

图3 传感器跟支架安装图(根据现场不同使用的底座） |
